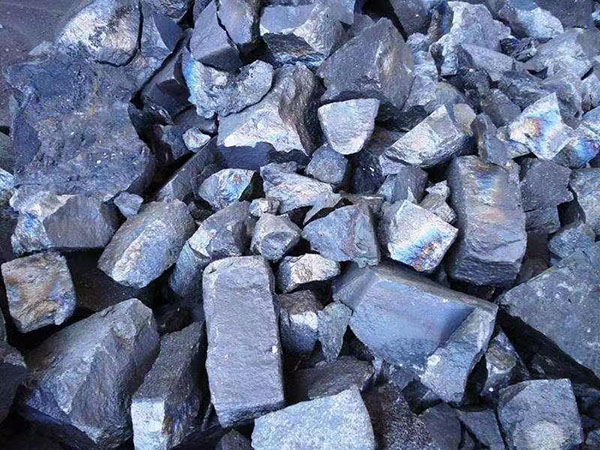

硅錳合金是一種常見(jiàn)的復合脫氧劑，它還是一種還原劑?，F在硅錳合金為您介紹硅錳合金是怎樣還原脫磷的。高硅錳硅合金進(jìn)行爐外還原脫磷,使用CaSi-CaF2-CaO作脫磷劑，在氧位極低的條件下，依靠脫磷劑中的鈣與合金中的磷化合天生Ca3P2,可以使合金中的磷得到往除，且合金中的合金元素沒(méi)有損失。冶煉高硅錳硅合金使用的原料為：富錳渣、硅石、焦炭、木炭、石灰。還原脫磷的基本原理是在氧位極低的條件下，依靠脫磷劑中的鈣與合金中的磷化合天生Ca3P2,使合金中的磷得到往除。

      采用工藝方法：倒包法，噴粉法。需要A、B兩個(gè)鐵水包，其中A鐵水包盛礦熱爐冶煉的高硅錳硅合金，B鐵水包里裝脫磷劑。然后將A鐵水包吊到B鐵水包上，打開(kāi)A鐵水包出鐵口，讓A鐵水包中的液態(tài)高硅錳硅合金流到裝有脫磷劑的B鐵水包里，這時(shí)脫磷劑中的鈣與高硅錳硅合金中的磷產(chǎn)生激烈的脫磷反應，將合金中的磷往除。噴粉法將脫磷劑裝進(jìn)0.25m3噴粉罐內，以氬氣為載體通過(guò)噴槍將脫磷劑噴進(jìn)高硅錳硅合金熔體內，往除合金中的磷。噴粉時(shí)，引射氣體壓力控制在0.20.3MPa，流化氣體壓力控制在0.5～0.8MPa，噴粉時(shí)間為2～3分鐘，脫磷劑噴進(jìn)量與倒包法相同。高硅錳硅合金是冶煉金屬錳的還原劑。以上就是關(guān)于硅錳合金是怎樣還原脫磷。
